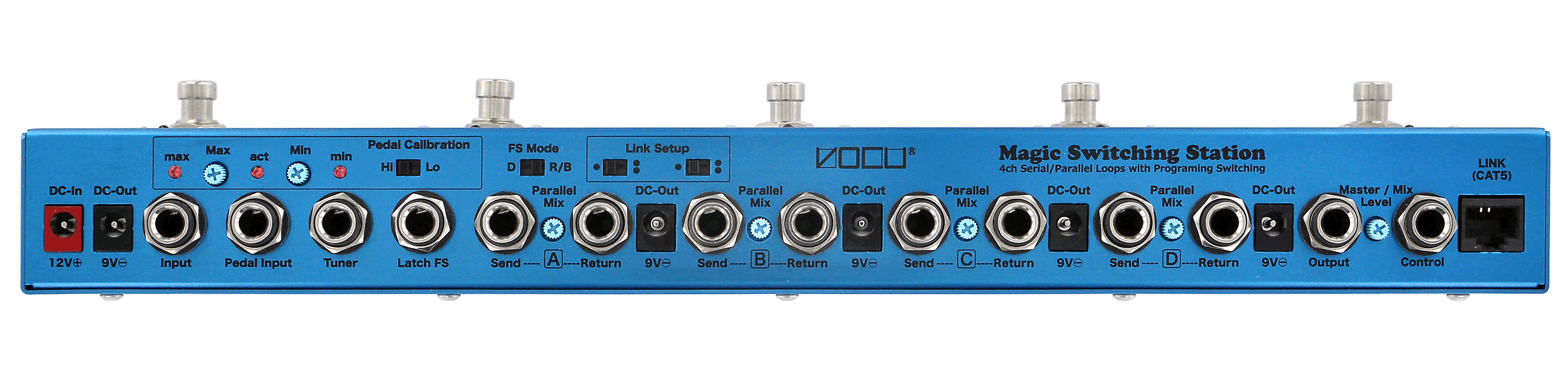

VOCU Magic Switching Station
(4ch Serial/Parallel Loops with 8 Program Switcher) |
様々な機能を凝縮したプログラマブル･スイッチャー
Magic Switching Stationは、４つのエフェクト･ループのオン/オフ･セッティングを最大８セット記憶させ、１アクションで任意の組み合わせのループ･オン/オフをコントロールすることができるマルチ･ループ･スイッチャーです。一般的なマルチ･ループ･スイッテャ−には採用されることの少ない「直列接続/並列接続の選択機能」を採用しており、従来のマルチ･ループ･スイッチャーでは実現困難な高度なエフェクト･パッチングが可能です。ディップ･スイッチを設定するだけのシンプルなプログラミング方式を採用。
音質を劣化させることなくプリ･ボリュームをコントロールできる「アクティブ･ボリューム･コントロール機能」、アンプのチャンネル切替などを連動させることのできる「コントロール出力」、ループに接続したエフェクターに電源を供給できる「５つのDC9V出力」、２台のMagic Switching Stationをリンクさせて最大８ループをコントロールできる「リンク機能」など、弊社独自の利便性の高い機能も採用されています。これほどの機能を、音質を損ねることなく、コンパクト･ペダル･エフェクター３台分のスペースに収めることに成功したMagic Switching Stationは、エフェクト･ボードの音質向上や省スペース化に大きく貢献することでしょう。
スペック
■メイン･インプット:１入力 / インピーダンス 470 kΩ ■ループ･リターン：４入力 / インピーダンス 510kΩ ■メイン･アウトプット： １出力 / インピーダンス 1kΩ ■ループ･センド：４出力 / インピーダンス 1kΩ ■チューナ･アウト：１出力 / インピーダンス 1kΩ ■フットスイッチ入力：１ / ラッチ･コントロール ■コントロール出力：１ / ラッチ･コントロール ■電源入力： DC12V / 1A / センター⊕ ■付属ACアダプタ：GF12-US1210 / DC12V, 1A, センター⊕ ■消費電力：2W（DC12V無負荷時） ■消費電流：約170mA（単独使用時）/ 約370mA（リンク機能使用時） ■電源出力：５出力 / DC9V センター⊖ / 合計500mA ■外形寸法： 375mm（幅）ｘ76mm（奥）ｘ56mm（高） ■重量：約700g（ACアダプタ含まず） ■付属品：ACアダプタ
４ループ：
各ループごとに直列接続/並列接続を指定可能（ブロック図）。並列接続時にはミックスレベルの調整とフェイズの反転も可能。
８プログラム・モード：
シンプルなディップ･スイッチによるOn/Off指定方式を採用。 ４つのループ･フットスイッチと、１つのRed/Blueセレクト･フットスイッチのコンビネーションで８プログラムを制御。
ダイレクト・モード：
各ループを個別にOn/Off可能。プログラム･モードのループの組み合わせから特定のループだけをOn/Offコントロール可能。
コントロール出力：
任意のループのOn/Off状態に連動してアンプのチャンネル切替などをコントロール可能。アンラッチ･タイプのスイッチング･シグナルを送出。
アクティブ・ボリューム・コントロール：
市販のボリューム･ペダルのOutputだけを本機に接続することで、本機のインプット直後のバッファー･アンプのボリュームをリモート･コントロール。音質劣化の要因を排除したボリューム･コントロールを実現。
リンク機能：
２台のMagic Switching StationをCAT5規格のケーブルでリンクさせることにより、８つのループがコントロール可能に。
５つのDC9V出力：
合計最大500mAの電力をループに接続したエフェクターへ供給可能。
オプション製品：
Switching Signal Converter（本体価格￥5,500）
ラッチ･タイプのスイッチング･シグナルをアンラッチ･タイプのスイッチング･シグナルに
変換するコンバーター。DC04LS（本体価格￥300）
標準的なストレート配線DCケーブル。
■全長40cm ■Ｌ型プラグ＋ストレート型プラグ ■カラー：ブラック。DC04LSR（本体価格￥300）
電源極性を反転させるリバース配線DCケーブル。
■全長40cm ■Ｌ型プラグ＋ストレート型プラグ ■カラー：レッド。
